追加重量
［入力］→〔荷重〕→［追加重量］
ダイアログ
| 項 目 | 説 明 |
|---|---|
| 固定荷重（N） | 固定荷重を入力します。 |
| ラーメン用積載荷重（N） | ラーメン用積載荷重を入力します。 |
| 地震用積載荷重（N） | 地震用積載荷重を入力します。 地震力には、 固定荷重と地震用積載荷重を足した荷重が考慮されます。 |
| 積雪荷重（N） | 積雪荷重を入力します。 |
| コメント | 半角40文字(全角20文字)以内で入力します。 |
| 文字表示位置 | 「指定しない」、「左上」、「左」、「左下」、「下」、「右下」、
「右」、「右上」、「上」から選択します。 文字列の表示位置を指定します。 説明5.参照 |
| ※ | ダイアログには、前回設定した内容が表示されます。 |
説 明
- ［参照］ボタンをクリックし、 すでに配置されている追加重量をクリックすると選択した追加重量の仕様がダイアログに反映されます （「データの参照」を参照）。
- 入力した荷重は、そのまま重量に加算されます。
- 同じ位置に重複して配置した場合は、後で配置した内容に置き換わります。
- 以下の記号はコメントとして使用できません。
「＠」、「＃」、｢￥」、「／」、「 ，」、「 ”」、「 '」、「＊」、「%」 - 文字表示位置は、指定により以下の位置に表示されます。
操 作
●配置
- アイコン
をクリック、または▼から［追加重量の配置］を選択します。
- ダイアログが表示されます
（詳細は、｢
ダイアログ｣を参照）。

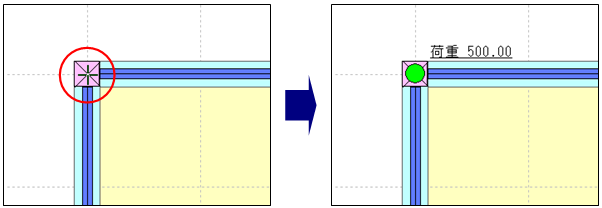

追加重量の仕様を設定し、［OK］ボタンをクリックします。 - 荷重を設定するグリッドにカーソルを合わせクリックすると、
追加重量が設定されます。

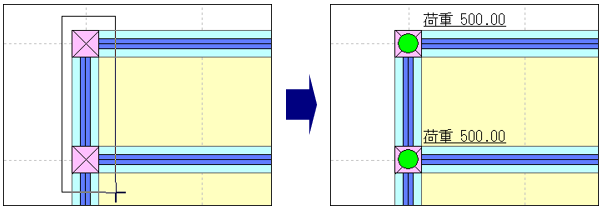

また、ドラッグしながら配置する範囲を指示すると、 一度に複数の追加重量を配置することができます。
- 右クリックしてダイアログを表示します。
［キャンセル］ボタンをクリックし、コマンドを解除します。
※ダイアログが画面に表示されている状態で、 伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。
●削除
- ▼から［追加重量の削除］を選択します。

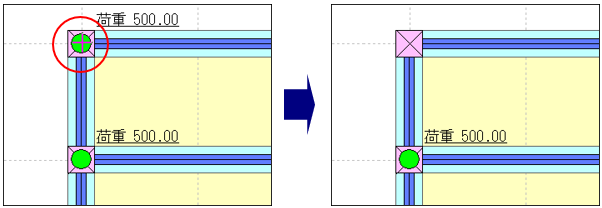

- 削除したい追加重量にカーソルを合わせクリックすると、
追加重量が削除されます。

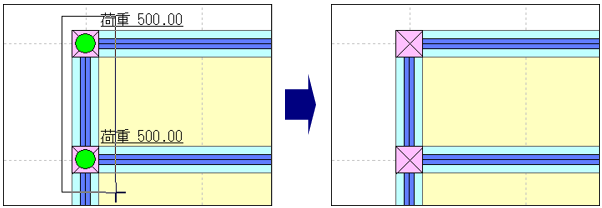

また、ドラッグしながら削除する範囲を指示すると、 一度に複数の追加重量を削除することができます。
- 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。
※キーボードの[Esc]キーを押して、 コマンドを解除することもできます。
